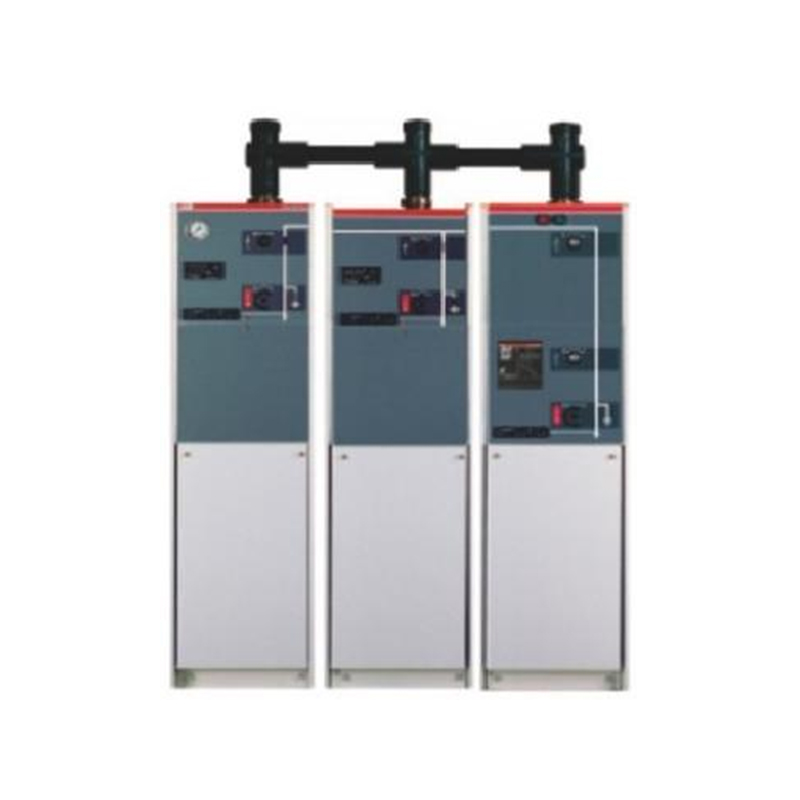

Газоизолированное кольцевое распределительное устройство на гексафториде серы (SF₆)

Наша компания предлагает безопасную серию серы шестигранного газового кольца, в том числе более безопасные и безопасные модели. Эта серия представляет собой новый тип газопроизводимого SF6-изоляционного распределительного устройства, разработанного ABB, опираясь на многолетний опыт проектирования и производства продукта и использование технологии компьютерного моделирования. Он предназначен для удовлетворения требований сетевых узлов или пользовательских терминалов и предоставляет гибкие приложения для компактных переключателей в различных вторичных подстанциях.

Получить предложение

ПРЕДЫДУЩАЯ：Европейская комплектная трансформаторная подстанция блочного типа СЛЕДУЮЩАЯ：Интеллектуальное кольцевое распределительное устройство с твердой изоляцией

Описание
Параметр

Эта серия распределительных устройств оснащена полностью герметичной конструкцией системы, со всеми живыми деталями и переключателями, заключенными в корпус из нержавеющей стали. Эта структура гарантирует, что она полностью не зависит от внешних условий окружающей среды, тем самым гарантируя эксплуатационную надежность и личную безопасность, а также обеспечивая работу без технического обслуживания.

Выбрав расширяемую шину, это оборудование может достичь полной модульности. Расширенная шина полностью изолирована и экранирована, что обеспечивает высокую надежность и безопасность. В частности, SafeRing предлагает стандартные конфигурации из 2, 3, 4, 5 или 6 каналов с дополнительными устройствами, добавляемыми в соответствии с требованиями заказчика. SafePlus, с другой стороны, демонстрирует исключительную гибкость благодаря сочетанию полных и половинных модулей и присущей ему масштабируемости. Несмотря на гибкие конфигурации, как SafeRing, так и SafePlus используют один и тот же пользовательский интерфейс.

Мы также предлагаем решения для автоматизации производства, устанавливая эту серию как концепцию интеллектуальных коммутаторов, которая сводит к минимуму рабочую нагрузку по установке и вводу в эксплуатацию на месте. Его конструкция соответствует IEC298 и другим соответствующим международным и национальным стандартам, и он рассчитан на срок службы более 30 лет в условиях внутри помещений (20 °C).

Это кольцевое основное устройство подходит для широкого спектра применений, включая, помимо прочего, отели, торговые центры, офисные здания, коммерческие центры, оборудование для добычи легких, туннели и метро, ветровые электростанции и небольшие фабрики. Он особенно хорошо подходит для систем распределения, требующих высокой надежности электроснабжения, таких как городские коммерческие центры, зоны промышленной концентрации, аэропорты, электрифицированные железные дороги и автомагистрали с высокой плотностью питания и сети с кабелями.

С точки зрения технических параметров, серия поддерживает множество уровней напряжения, с номинальными напряжениями, включая 7,2 кВ, 12 кВ, 24 кВ и 40,5 кВ на стороне высокого напряжения, и номинальная частота 50 Гц. Его номинальный короткий протяженный ток для высоковольтного распределительного устройства при 12 кВ-24 кВ может достигать 12,5 кВ (4S) или 20 тыс. Что касается уровней изоляции, то при 12 кВ, 1-минутная частота мощности выдерживает напряжение (фаза к земле, фаза-фазу) составляет 42 кВ, а при перерыве оно составляет 48 кВ; Импульс молнии выдержал напряжение (пиковое значение) при 12 кВ составляет 75 кВ, а при перерыве оно составляет 85 кВ.

Размеры:

C	Модель выключателя нагрузки		Ширина = 325 мм
F	Модель комбинации выключателя нагрузки и предохранителя		Ширина = 325 мм
D	Модель бесконтактного ножевого главного выключателя		Ширина = 325 мм
V	Модель вакуумного выключателя		Ширина = 325 мм
SL	Модель односекционного сегментного выключателя (высоковольтный выключатель)		Ширина = 325 мм
М	Модель измерения	12 кВ	Ширина = 696 мм
М	Модель измерения	24 кВ	Ширина = 900 мм
CB	Компактная модель с воздушной изоляцией		Ширина = 446/500/696 мм

		C Модель	F Модель	V модель		Модель CB
		Загрузочный переключатель	Комбинированные электрические приборы	Вакуумный переключатель	Изоляция/переключатель заземления	Выключатель вакуумного цепи	Изоляция/переключатель заземления
Оцененное напряжение	кв	12/24	12/24	12/24	12/24	12/24	12/24
Частота мощности выдерживает напряжение	кв	42/50	42/50	42/50	42/50	42/50	42/50
Импульс молнии выдержал напряжение	кв	95/125	95/125	95/125	95/125	95/125	95/125
Рейтинг тока	А	630/630	Примечание"	630/630		1250/800
Взлома
Закрытая петля разбивающаяся ток	А	630/630
Кабельная зарядка разбиваемого тока	А	135/135
5%номинальный ток разрыва активной нагрузки	А	31,5/-
Разлома земли разлома	А	200/150
Кабельная зарядка разрыва во время разлома земли	А	115/87
Ток разрыва короткого замыкания	kA			20/16		25 (20) Примечание
Закрывающая способность	kA	63/52,5 Примечание²		50/40	50/40	63 (50) Примечание »	63/50
Короткое время выдерживает ток 2 секунды	kA	25/-Примечание
Короткое время выдерживает текущие 3 секунды	kA	-/21		20/16	20/16	25 (20) Примечание »	25/20
Механическая жизнь		5000	3000	5000	2000	1000	2000

Примечание: 1) зависит от текущего рейтинга предохранителя;

2) ограничено высоковольтными предохранителями;

3) Числа в скобках являются параметрами шкафа 800A в системе 24 кВ.

Основной блок Safe Ring/компактное распределительное устройство Safe Plus соответствует стандартам IEC 62271-100, IEC62271-102, IEC62271-103, IEC62271-200, IEC62271-105, IEC62271-1, GB/T11022-1999, GB3906-2006, GB1985-2004, GB16926, GB3804-2004, GB1984-2003, GB3309-89 и другим стандартам.

Safe подходит для следующих случаев
