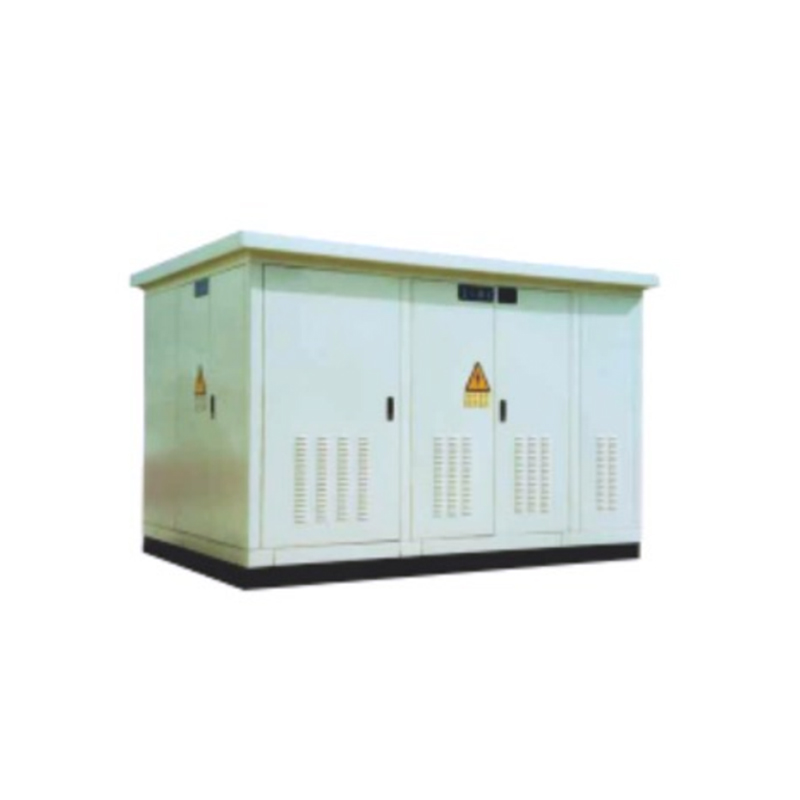

Европейская комплектная трансформаторная подстанция блочного типа

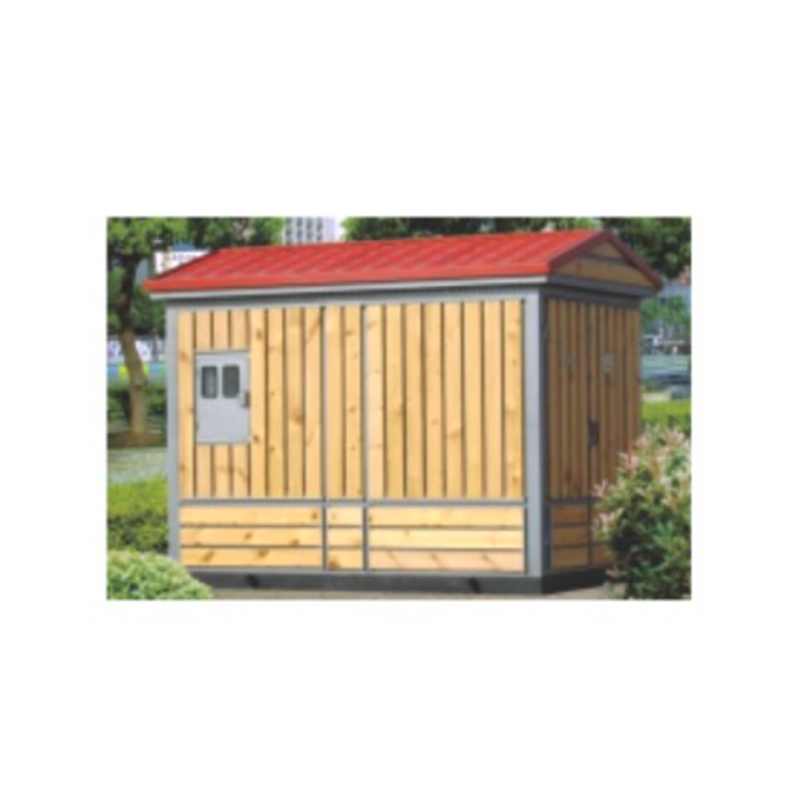

Для структуры корпуса мы предлагаем разнообразные варианты для оболочки коробки, в том числе экологически чистые неметаллические материалы, композитные платы, ржавые доски алюминиевых сплавов и доски с алюминиевым покрытием с имитацией из ПВХ зерна, обеспечивая адаптируемость и эстетическую привлекательность в различных средах. Примечательной характеристикой является его компактный размер, требующий минимального земельного занятия и обладая прекрасным внешним видом, который гармонично сочетается с его окружением.

Эти сборные подстанции могут похвастаться сильной полнотой и коротким периодом установки, что позволяет быстро развертываться. В операции они демонстрируют безопасную и надежную производительность в сочетании с удобным техническим обслуживанием. Эти комбинированные преимущества способствуют относительно высоким экономическим и социальным выгодам.

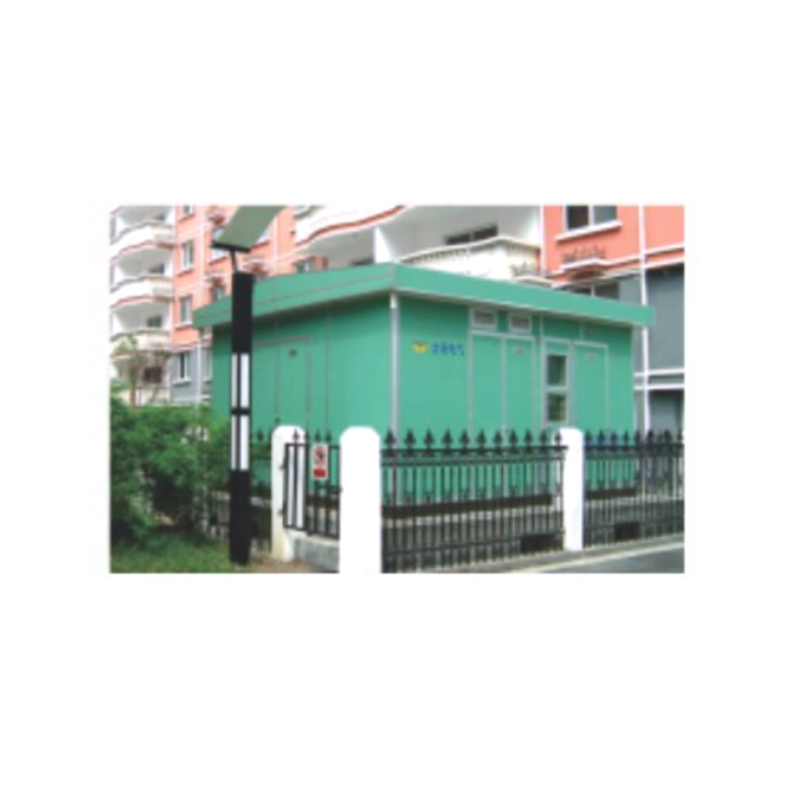

Сборные подстанции серии ZBW (YBM) -12, 24, 40,5 серии широко применимы, с номинальным диапазоном напряжения 10-35 кВ и номинальной емкостью от 50-2500 кВА. Они широко используются в зданиях, жилых районах, фабриках и шахтах, поселках, отелях, больницах, парках и различных временных объектах для потребностей в электроснабжении.

Оцененное напряжение:

Сторона высокого напряжения: 7,2 кВ, 12 кВ, 24 кВ, 40,5 кВ

Сторона низкого напряжения: 0,4/0,23 кВ, 0,66/0,4 кВ

Оценка емкости: 12 кВ, 24 кВ: 50, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600 кВА

40,5 кВ: 1000, 1250, 1600, 2000, 2500 кВА

Номинальная частота: 50 Гц

Оценка короткого выдержанного тока:

Высокое распределительное устройство высокого напряжения:

12 кВ-24 кВ 12,5ka (4s), 20ka (2s)

40,5 кВ зависит от оборудования, используемого с низким напряжением распределительного устройства: 0,4/0,23 кВ, 0,66/0,4 кВ

200-400 кВА 15ka (1S) 400-800 кВА 30 кА (L1S)

1000 кВА и выше зависит от используемого оборудования

Оцененный пик выдержанный ток:

Высокое распределительное устройство высокого напряжения:

12 кВ: 31,5 к.а, 50 кА

40,5 кВ: зависит от используемого оборудования

Распределительное устройство с низким напряжением:

200-400 кВА 30 кА

400-800 кВА 63KA

1000 кВА и выше зависит от используемого оборудования

Оценка закрытия тока:

12 кВ, 24 кВ 31,5 кА, 50 кА

40,5 кВ зависит от используемого оборудования

Оцененный уровень изоляции:

1 -минутная частота мощности выдерживает напряжение:

0,4 кВ 2 кВ

12 кВ 42 кВ к земле, фаза к фазе, 48 кВ при перерыве

24 кВ 65 кВ к земле, фаза к фазе, 79 кВ при перерыве

40,5 кВ 95 кВ к земле, фаза к фазе, 115 кВ при перерыве

Трансформатор: 35 кВ

Импульс молнии выдержал напряжение

12 кВ 75 кВ к земле, фаза к фазе, 85 кВ при перерыве

24 кВ 125 кВ к земле, фаза к фазе, 145 кВ при перерыве

40,5 кВ 185 кВ к земле, фаза к фазе, 215 кВ при Break
