Эта серия распределительных устройств строго придерживается требований стандартов, таких как GB/T1102, GB3906 и DL404. Значительной особенностью проектирования является его комплексная функция «пятипрофилирования», которая эффективно предотвращает эксплуатационные ошибки, что обеспечивает безопасность и надежность работы оборудования. Распределение типа Kyn61a-40.5 представляет собой оптимизированное обновление Kyn61. При поддержке того же расстояния между фазой, он подвергся всесторонним улучшениям в размере шкафа, структурной планировке, дизайне изоляции и взаимосвязанном дизайне, достигая миниатюризации с размерами, уменьшенными в длине 200 мм, ширине и высоте по сравнению с KYN61.
Что касается технических характеристик, распределительное устройство серии KYN61-40.5 имеет номинальный ток главной шины от 1250 А до 2000 А и номинальные токи ответвлений шин 630 А, 1250 А и 1600 А. Номинальный уровень изоляции надежный, выдерживаемое напряжение промышленной частоты в течение 1 минуты (эффективное значение) составляет 95 кВ между фазами и на землю и 115 кВ при разрыве первичной изоляции; выдерживаемое напряжение грозового импульса (пиковое значение) достигает 185 кВ между фазами и на землю и 215 кВ при разрыве первичной изоляции. Вспомогательная цепь управления выдерживает 2000 В в течение 1 минуты. Кроме того, номинальный ток отключения короткого замыкания составляет 25 кА или 31,5 кА, номинальный ток включения короткого замыкания (пик) может составлять 63 кА или 80 кА, и он может похвастаться номинальным кратковременным выдерживаемым током 25 кА или 31,5 кА в течение 4 секунд. Уровень защиты корпуса снаружи - IP4X, а между отсеками или при открытой дверце отсека выключателя - IP2X. Типичные размеры KYN61A составляют 1200×2600×2400 мм, в то время как KYN61 имеет размеры 1400×2800×2600 мм, при весе около 2300 кг.

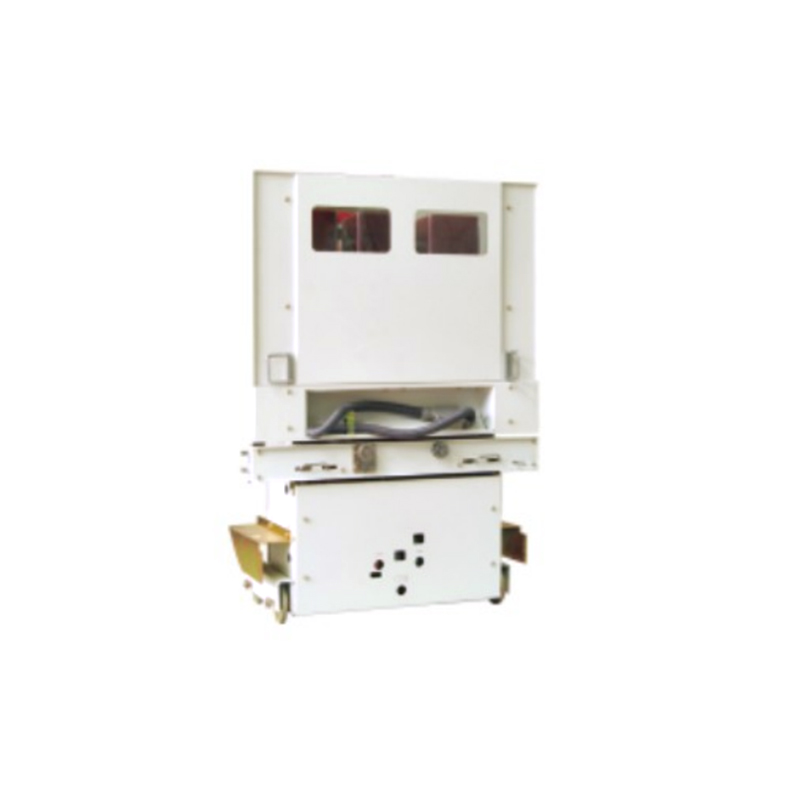

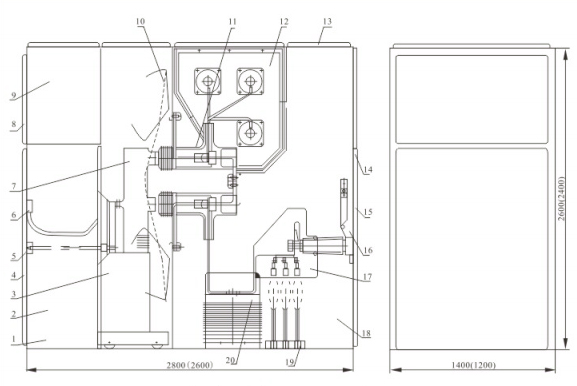

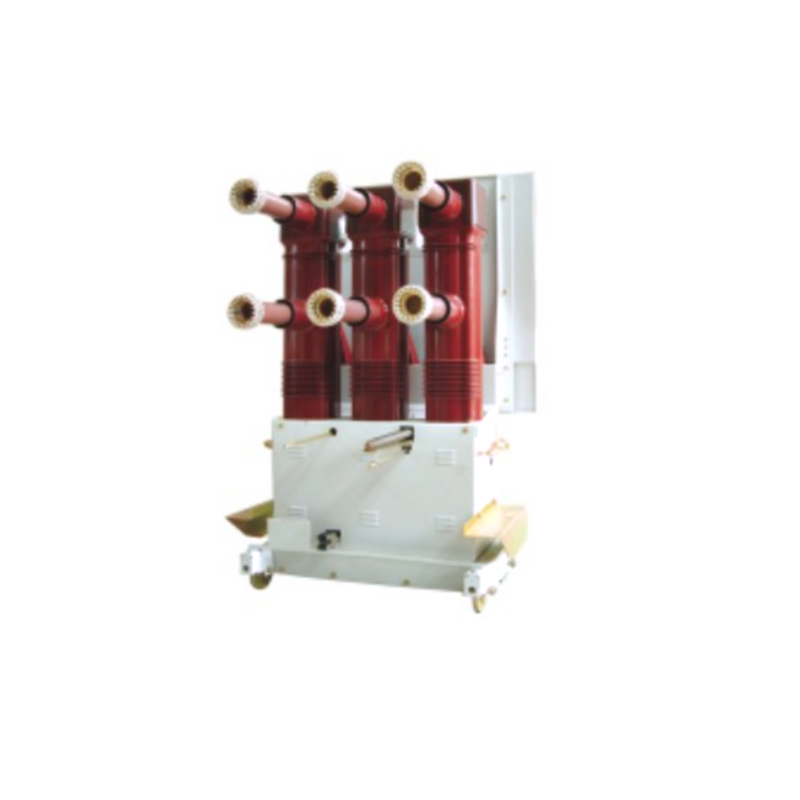

Внутренняя структура распределительного устройства точно спроектирована, включающая несколько критических компонентов. К ним относятся сам шкаф, отсек для ручной работы, съемная ручная труба, дверь отсека на расстоянии, механизм синхронизации свинца и гайки, а также вторичные заглушки. Кроме того, в нем находится Zn □/ST-40,5 серии выключателей серии, реле и приборной двери, ретрансляционных и приборных компартментов, ставни, контактных ящиков, основного отсека шины, устройства для снятия давления, задних верхних и нижних пластин крышки, выключателя заземления, комплексных функций, кабельного компартмента, кабельных зажимов и тока, все внося в комплексную функцию оборудования и относительная работа.
