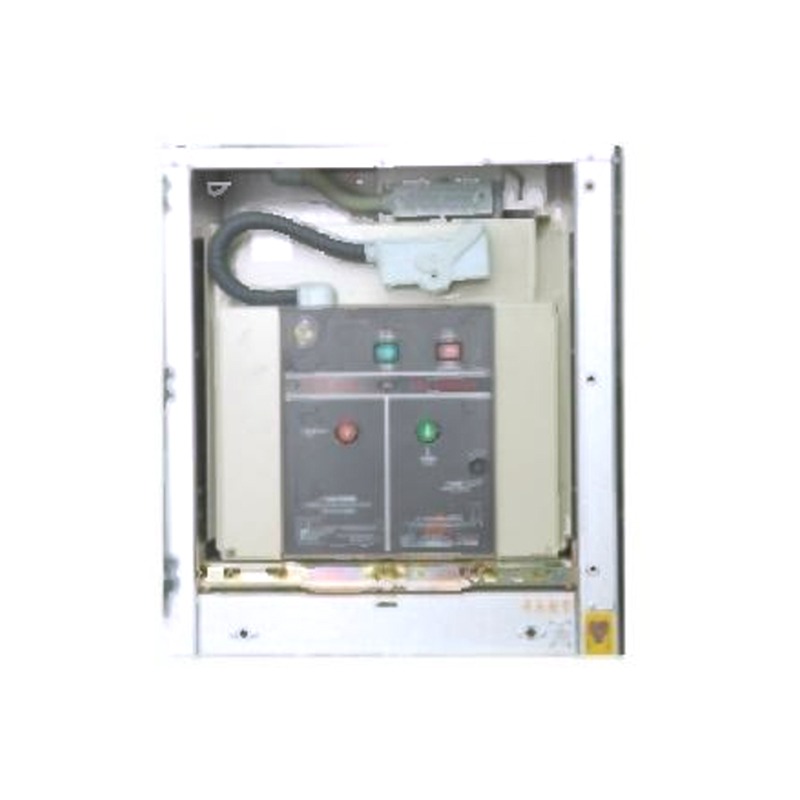

Этот распределитель оснащен собранной структурой, надежно подключенной высокопрочными болтами и заклепками. Чтобы обеспечить работу в эксплуатации, основной переключатель, ручной работы и заземляющий переключатель интегрированы с обязательным механическим механизмом взаимодействия, обеспечивая комплексную функцию блокировки «пятидневных». Оборудование оснащено высоковольтными выступающими вакуумными выключателями переменного тока и герметичными выключателями вакуумных цепи с высокопроизводительной серией VS1 и герметичными выключателями вакуумных цепей для надежного прерывания и закрытия.
С точки зрения электрической конструкции, вторичная цепь KYN28A-24 оснащена расширенными и надежными компонентами управления и защиты. Автобусы изолируются с использованием теплоизрешенных материалов или эпоксидных методов изоляции, включающих оптимизированную форму электрода. Этот дизайн способствует тому, что распределительный устройства является технологически продвинутым, стабильным, структурно рациональным, удобным для пользователя, а также безопасным и надежным в качестве устройства распределения питания.
Ключевые технические параметры продукта включают номинальное напряжение 24 кВ и номинальную частоту 50/60 Гц. Его номинальный уровень изоляции имеет 1-минутную частоту мощности, выдерживая напряжение (эффективное значение) фазы к фазе 65 кВ и относительно-земля, и 79 кВ при изоляционном разрыве; Импульс молнии выдержал напряжение (пиковое значение) составляет 125 кВ и 145 кВ при разрыве изоляции; Вспомогательная схема управления имеет 1-минутную частоту мощности, выходящую на силу 2000В. Оцененный текущий диапазон является всеобъемлющим, в том числе 630a, 1250a, 1600a, 2000a, 2500a и 3150a. Оцененный короткий протяженный ток (4S) составляет 20 тыс., 25 кА или 31,5 к. Оценка вспомогательной схемы.

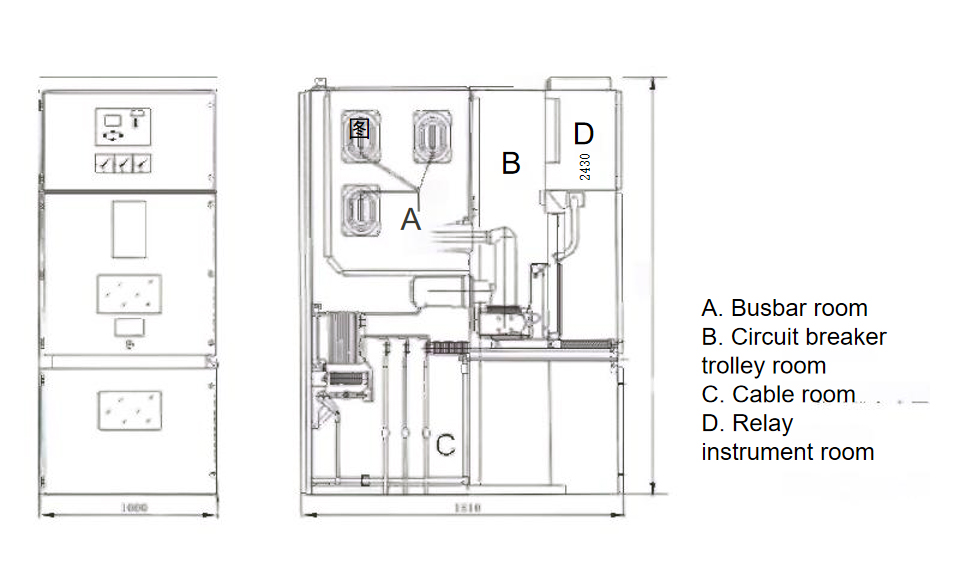

Уровень защиты корпуса составляет IP4x, уменьшая до IP2X, когда дверь автоматического выключателя открыта или между отсеками. Его размеры (ширина × глубина × высота) составляют 1000 × 1810 × 2430 мм, с весом от 840 кг до 1440 кг. Внутренне распределительное устройство разделено на ключевые отсеки, включая комнату на шине, комнату для выключателя, кабельная комната и реле.
