Внутренний металлический армия с конструктивным устройством установленного съемного распределительного устройства

Этот распределитель предлагает интеллектуальные возможности управления, что позволяет установить различные микрокомпьютерные устройства интегрированной защиты ретрансляции на панели ретрансляционного отсека для управления интеллектуальной системой. Он поддерживает дистанционное управление, удаленные измерения, удаленную сигнальную сигнализацию и удаленную регулировку через шину CAN с интерфейсом связи для управления сетью полевой сети. Его номинальное напряжение охватывает от 3,6 кВ, 7,2 кВ, до 12 кВ, с номинальной частотой 50 Гц. Номинальный ток варьируется от 630 до 3150 A. Продукт демонстрирует надежные возможности выдержки, например, короткий протяженный ток 4S может варьироваться от 20-50 кА, а номинальный пик, выдержанный, может достигать 50-125 ка.

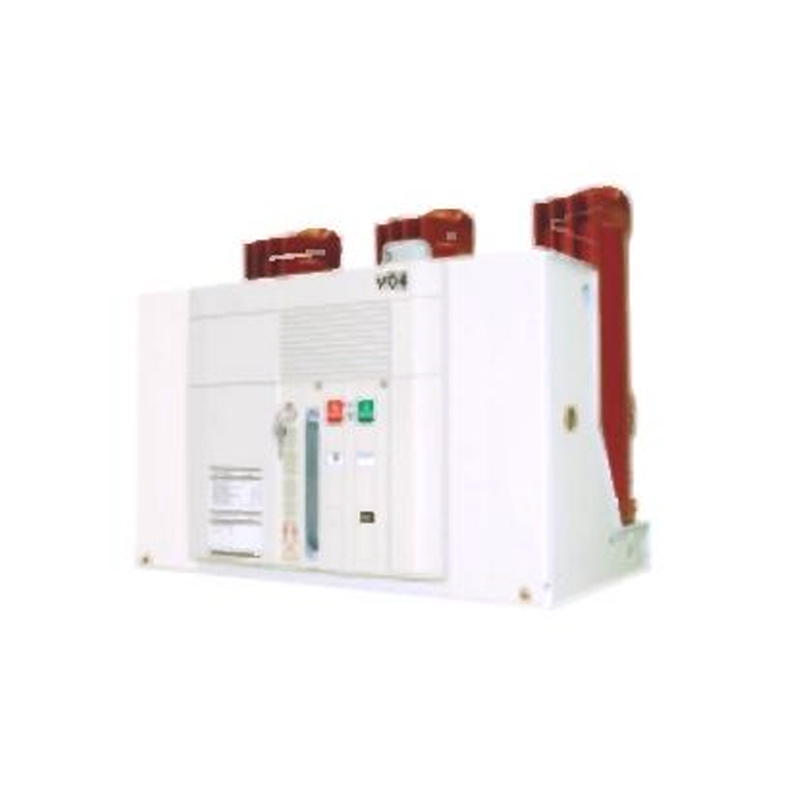

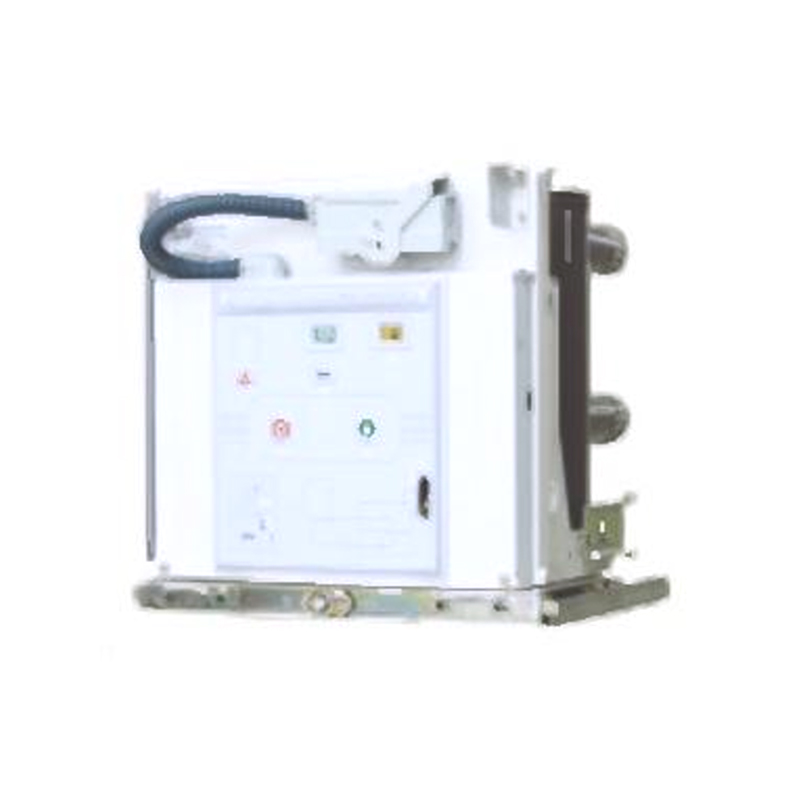

Для повышения безопасности распределительный устройства KYN28A-12 (GZS1) включает в себя комплексную функцию взаимодействия с пятидневным предотвращением, предназначенную для эффективного предотвращения эксплуатационных ошибок. Это включает в себя предотвращение неправильной работы автоматического выключателя, предотвращение нажатия или вытягивания ручной работы под нагрузкой, предотвращение закрытия переключателя заземления при подаче питания, предотвращая энергию системы с помощью заземляющего переключателя в заземленном положении и предотвращение случайного въезда в активизированный компартмент. Распределительное устройство может быть оснащено VS1 (также известным как ZN63), выключателей вакуумных цепи Zn12V или импортированных выключателей вакуумных цепи VD4 и контакторов VC VC Vac Vacuum.

Структурно, распределительный устройства оснащена металлическим дизайном с четко определенными внутренними компартментами, в основном состоящей из комнаты на шине, комнаты для выключателя, кабельной комнаты и ретрансляционной комнаты. Уровень защиты корпуса является IP4x внешне, а IP2X, когда дверь отсека для выключателя цепи открывается или между отсеками. Его компактные размеры имеют высоту 2300 мм, глубину 1920 мм и ширину 1500 мм или 1660 мм, что способствует стабильной и надежной работе оборудования. Будучи специализированным производителем с более чем 30 -летней историей, наша компания придерживается политики «качества как мораль, что делает пользователей более удовлетворенными», последовательно обусловленными технологиями и постоянными инновациями. Дизайн переключателя KYN28A-12 (GZS1) полностью интегрирует технологии CAD и PCCAD, и мы поддерживаем долгосрочное техническое сотрудничество с научными научно-исследовательскими институтами, такими как XI'AN High Plate Equiption Institute и Китайский институт исследований электроэнергии, обеспечивая высокое техническое содержание продукта. . . .

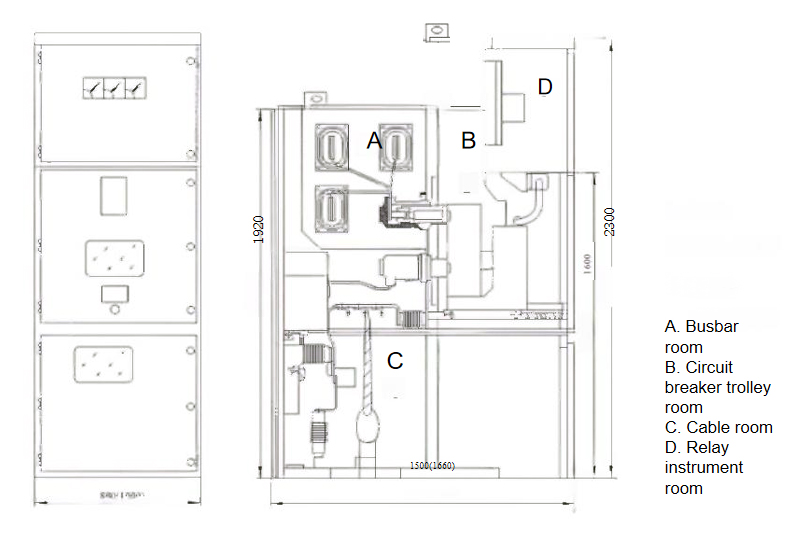

Схема структуры распределительного устройства
