Небольшой модульный съемный распределительный устройства

Распределительный устройства серии VNIGEAR550 (KYN99-12) оснащен всеобъемлющей линейкой продуктов, которая значительно обогащает модульные решения для систем и повышает эффективность конструкции распределения. Его структурная конструкция придерживается новейшей модульной концепции, разделяя шкаф на три основных модуля: отсек мощности, отсек для шин и кабельный отсек. Эти модули могут быть объединены в различных конфигурациях, чтобы сформировать различные решения, адаптированные к конкретным потребностям применения на месте.

Эта серия предлагает несколько гибких решений для удовлетворения разнообразных требований пользователей, обеспечивая надежное распределение энергии даже в суровых операционных средах. Оборудование оснащено полной механической безопасной системой блокировки, которая эффективно предотвращает эксплуатационные ошибки и обеспечивает безопасную работу. Разработка серии VNIGEAR550 (KYN99-12) основана на обширном практическом опыте работы с распределительным устройством среднего напряжения с наших фабрик Switch, включая конкретные требования пользователей из различных отраслей. Такое сочетание богатого операционного опыта и инновационных технологий приводит к исключительной надежности.

Что касается своих основных технических параметров, распределительный устройства VNIGEAR550 (KYN99-12) имеет номинальное напряжение 7,2 кВ и 12 кВ с соответствующим номинальным рабочим напряжением 7,2 кВ и 12 кВ. Его номинальная частота мощности выдерживает напряжение, достигает 32 кВ/1 минуты и 42 кВ/1 мин, а номинальное импульс молнии выдержал напряжение 60 кВ и 75 кВ. Номинальная частота составляет 50-60 Гц, с номинальным коротким выдержанным током до 40 кА/4 с и номинальным пиком выдержанным до 100 кА. Основной рейтинг Busbar Current - 2000a, в то время как рейтинг Branch Busbar Rated Currents доступны по адресу 630A, 1250A, 1600A и 2000A.

Уровень защиты распределительного устройства соответствует как международным стандартам, таким как IEC60529, так и национальными стандартами, такими как GB4208. Уровень защиты оболочки составляет IP4x, а внутренний уровень защиты основной цепи - IP67, эффективно защищая от внешних воздействий окружающей среды и обеспечивая чистоту и безопасность внутренних компонентов. Дизайн продукта придерживается различных международных стандартов, включая IEC60694, IEC62271-100, IEC62271-102, IEC62271-200, и национальные стандарты, такие как ГБ 3906, ГБ/T11022, ГБ 1984, DL/T 404, в частности, включают в себя технические условия. Цвет распределительной панели последовательно ral7035.

Уровень защиты

Уровень защиты распределительного устройства соответствует стандартам IEC60529 и GB4208.

Уровень защиты серии VNIGEAR550 (KYN99-12) серии серии:

• Уровень защиты оболочки IP4x
• Внутренняя защита основной цепи

Уровень - IP67 Цвет распределительных панелей - RAL7035 Международные стандарты:

• IEC60694
• IEC62271-100
• IEC62271-102
• IEC62271-200

Международные стандарты:

• GB 3906
• GB/T11022
• GB 1984
• DL/T 404
• Q/GDW730-2012

Технические условия для твердой изоляции.

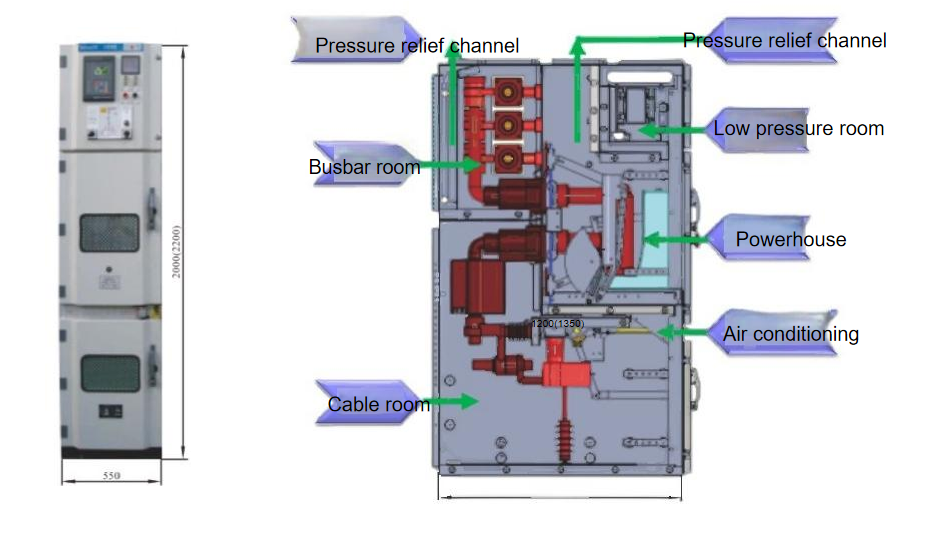

Схема структуры распределительного устройства
