Предварительно установленная подземная коробка трансформатор

Предварительно установленный подземный коробочный трансформатор серии YBD-12 представляет собой новое поколение полного энергоснабжения, в основном состоит из двух интегральных частей: подземного трансформатора и распределительного устройства для открытого распределительного устройства для рекламного света. Эта гибридная структура умно интегрирует энергетическую инфраструктуру с городскими ландшафтами, стремясь удовлетворить все более строгие требования к энергетическому оборудованию в городском планировании, автомагистралях и строительстве государственных объектов.
Подземный трансформатор, новый компактный подстантивный блок, интегрирует трансформатор, высоковольтный переключатель нагрузки и сливается в одну сборку. Он устанавливается в подземной яме, тем самым не занимая поверхностное пространство и, в частности, способен погружаться в воду в течение определенного периода времени, демонстрируя исключительную экологическую адаптивность. Его номинальное напряжение включает в себя высокое напряжение 6/10 кВ и низкое напряжение 0,4 кВ, с диапазоном емкости от 30 кВА до 1000 кВА. Он предлагает варианты для ядер Silicon Steel Seep Search Series Series или ядер аморфных сплавов S15 для удовлетворения различных требований потерь. Подземный компонент имеет уровень защиты корпуса IP68, обеспечивая надежную работу даже в суровых условиях.

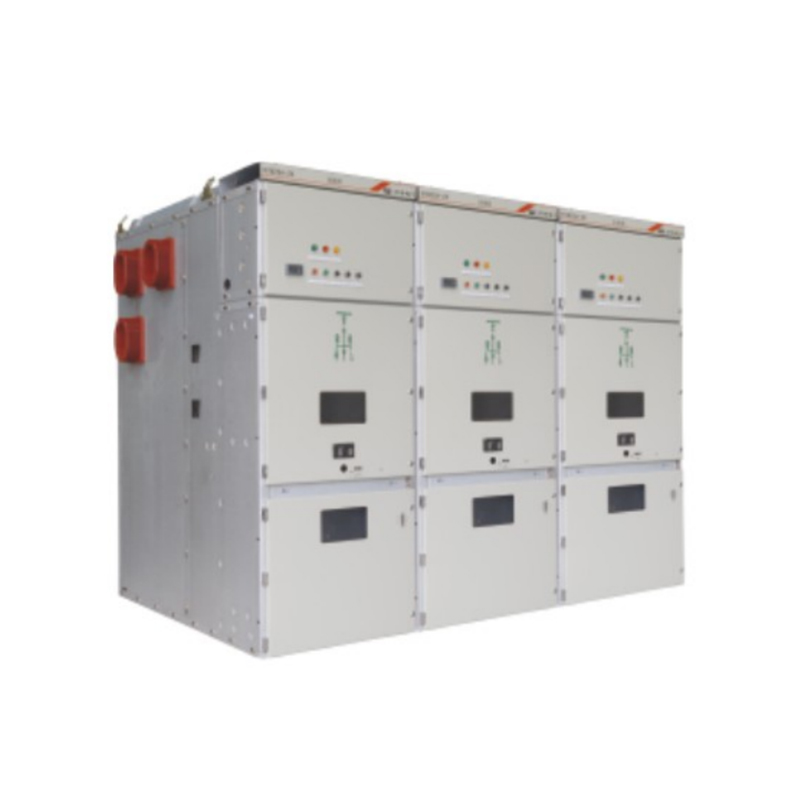

И наоборот, распределительный устройства для открытого распределительного устройства Type Light Light Box объединяет функции рекламных щитов и наружного распределительного устройства, установленного над землей. В его интерьере находятся наружный шкаф с высоким и низким напряжением, в то время как его две стороны разработаны как рекламные световые ящики с визуальными эффектами. Этот дизайн превращает мощные средства из простых функциональных единиц в неотъемлемые части городского ландшафта. Высоковольтный сегмент распределительного устройства оценивается при 12 кВ, с номинальным током 630A и может похвастаться коротким коротким выдержанным током 20 кА/2S и номинальным пиком, выдержанным 50 кА. Его частота мощности выдерживает напряжение на землю/разрыв составляет 42/48 кВ (1 мин), а импульс молнии выдерживает напряжение 75/85 кВ. Низковольтный распределительный устройства работает при номинальном напряжении 400 В, с основными дорожными токами в диапазоне от 100А до 2000А, и номинальные кратковременные течения до 15 кА или 30 кА, оба с уровнем защиты IP34.
Ключевым преимуществом этого продукта является его соблюдение принципов городского экологического дизайна. Благодаря своей миниатюрной и подземной установке он значительно экономит площадь земли и эффективно повышает эстетику окружающей среды. Он особенно хорошо подходит для мест с высокими требованиями в области космоса и ландшафта, таких как городские дорожные артерии, жилые районы, аэропорты, станции и автомагистрали, и он готов стать ведущей тенденцией в трансформации сети городской дистрибьюторской сети. Для установки мы предоставляем рекомендации по предварительному обращению с почвой и уплотнением основания, рекомендуя предварительно врученные стальные пластины или болты для обеспечения устройства. После установки почва засыпана, а газон может быть посажен, что позволяет легко интегрировать блок в его окрестности.

Технические данные

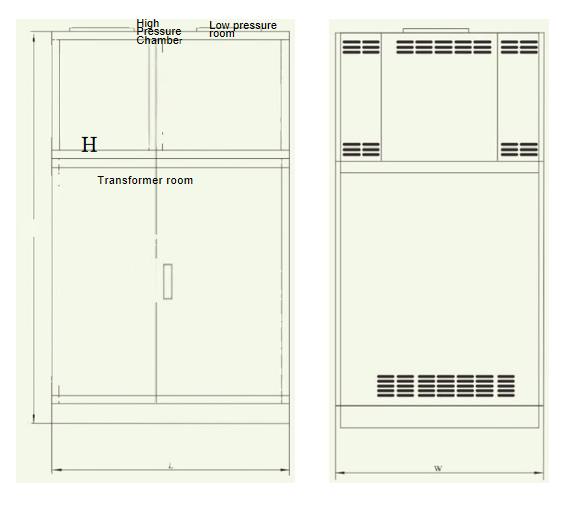

Структура внешнего вида
