Этот распределитель строго придерживается нескольких отраслевых стандартов, в том числе национальный стандарт GB3906, Министерство DL404 от электроэнергии и Международный стандарт IEC298. Приверженность этим стандартам гарантирует, что проектирование, производство и производительность продукта удовлетворяют требованиям спецификации высокого уровня.
Одной из его основных особенностей является интегрированная функция «пятипрофилирования», механизм, который эффективно предотвращает неправильную работу автоматического выключателя, нажимая или вытягивая ручной нагрузки под нагрузкой, закрывая заземляющий переключатель при подаче питания, включив систему с помощью переключателя заземления в обоснованном положении и случайного вступления в активизированный компонент. Это значительно повышает безопасность и надежность эксплуатации.
Что касается своей основной конфигурации компонента, распределительное устройство XGN2-12 (Z) может быть оснащено либо вакуумными выключателями Zn28-12, либо VS1-12 в качестве основного переключателя. Изолирующий переключатель использует серию GN30-12 и GN22-12. Кроме того, трансформатор принимает полностью изолированную структуру, что еще больше обеспечивает высокий уровень безопасности для всего шкафа. Выключатель VD4 вакуумной схемы также упоминается в качестве дополнительного компонента в этой серии.
Технические параметры этого оборудования являются всеобъемлющими, с номинальным диапазоном напряжений 3,6 кВ, 7,2 кВ и 12 кВ. Номинальный ток простирается от 630a до 4000a, поддерживающий уровни эксплуатационного тока 6301000a, 12501600a, 2000 ~ 3150a и 4000a. Номинальный ток открытия короткого замыкания может достигать 20/25Ka, 31,5ka, 40ka или 50 кА, с соответствующими оценками для номинального короткого выдержанного тока и номинального выдержанного тока пика.
Распределительное устройство имеет время термической стабильности 4 секунды. Уровень защиты его корпуса - IP3x, что делает его подходящим для условий работы в помещении. Кроме того, он поддерживает удаленный мониторинг, способствуя интегрированному управлению в современных энергетических системах.

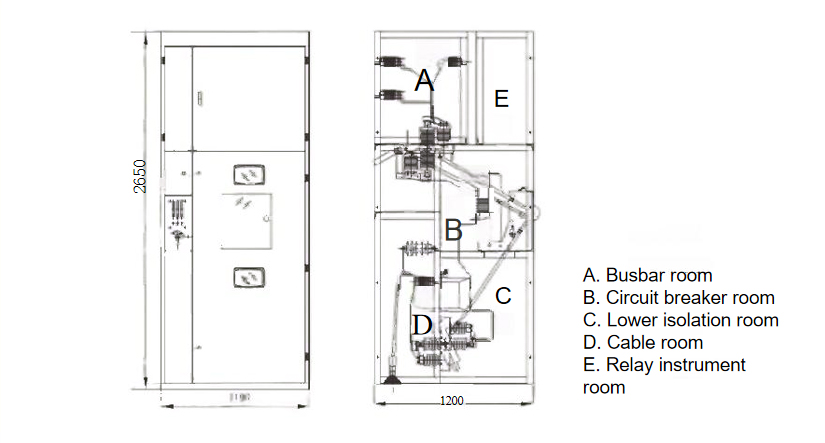

С точки зрения размеров, единственная шина без байпаса структурированного распределительного устройства имеет ширину 1100 мм или 1200 мм, с равномерной глубиной 1200 мм для единиц 1250a и ниже и 1200 мм для единиц 1250a и выше. Для отдельной шины с байпасальной конструкцией ширина может составлять 1100 мм или 1200 мм, с глубиной 1600 мм (для 1250a и ниже) или 1900 мм (для 1250a и выше) соответственно. Внутренняя конструкция оборудования четко определена, как правило, содержит комнату на шине, комнату выключателя, нижняя изоляционная комната, кабельная комната и комната для приборов реле, обеспечивая функциональное разделение и простоту обслуживания.
