Стационарное внутристанционное распределительное устройство переменного тока в металлическом корпусе боксового типа со степенью защиты IP2X

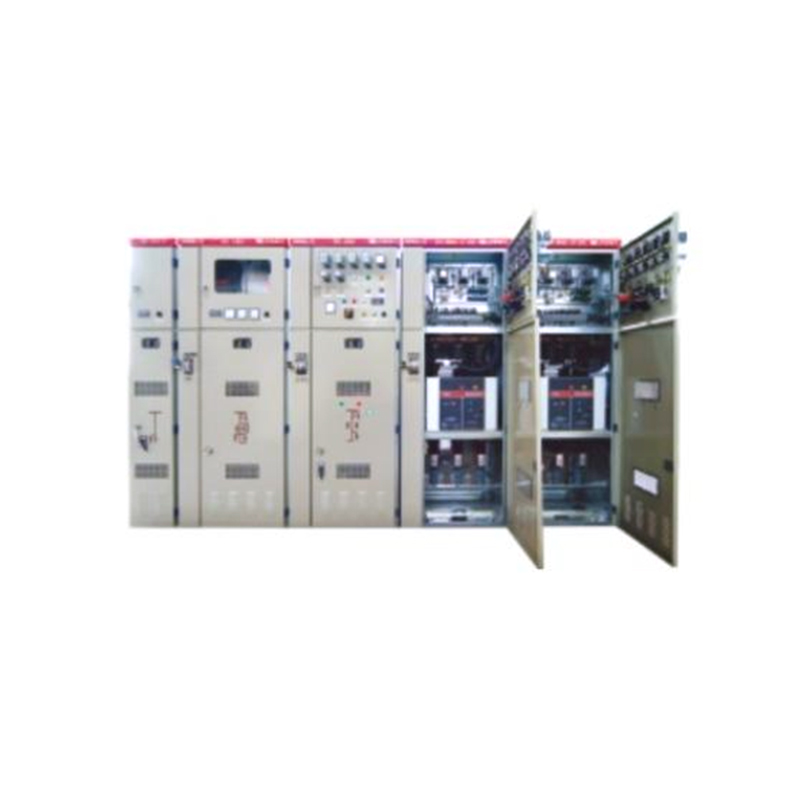

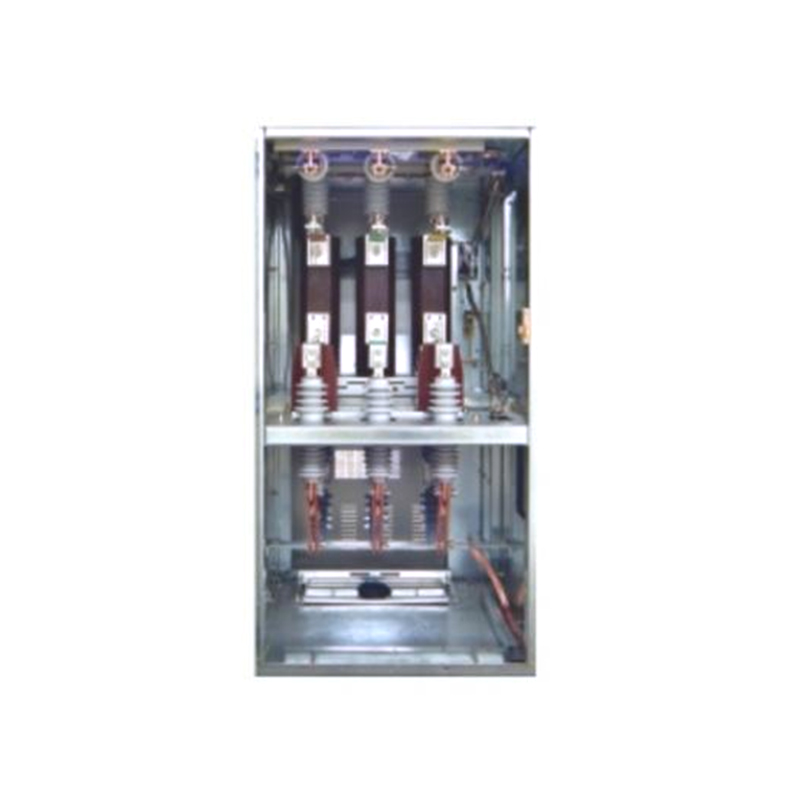

Мы хотели бы представить вам распределительное устройство переменного тока коробчатого типа XGN66A-12 в металлическом корпусе, новое поколение высоковольтных электрических комплектных изделий, тщательно спроектированных и разработанных нашей компанией. Это оборудование направлено на решение проблем, связанных с высоким уровнем аварийности и большими объемами, которые обычно связаны с аналогичными распределительными устройствами, эксплуатируемыми в нашей стране, извлекая выгоду из поглощения передовых зарубежных технологий.

Получить предложение

ПРЕДЫДУЩАЯ：Стационарное внутристанционное распределительное устройство переменного тока в металлическом корпусе боксового типа со степенью защиты IP3X СЛЕДУЮЩАЯ：Компактное модульное распределительное устройство с выкатными элементами центральной установки

Описание
Параметр

Это распределительное устройство строго соответствует множеству внутренних и международных стандартов. Оно соответствует требованиям национального стандарта GB3906 "3~35kV AC распределительные устройства в металлическом корпусе", стандарта Министерства электроэнергетики DL/T404 "Технические условия заказа внутренних распределительных устройств переменного тока высокого напряжения" и международного стандарта IEC60298 "1kV выше 52kV ниже AC распределительные устройства и оборудование управления в металлическом корпусе". Его конструкция не только соответствует отраслевым нормам, но и демонстрирует исключительную практическую полезность.

XGN66A-12 отличается своим компактным объемом шкафа, который составляет всего 50% от обычного распределительного устройства, эффективно оптимизируя пространство установки. С точки зрения производительности, он может похвастаться возможностями автоматического выключателя и высокой надежности. Кроме того, оборудование оснащено надежным и простым механизмом взаимосвязки «пятидневных», который значительно повышает безопасность эксплуатации за счет эффективного предотвращения общих ошибок.

Что касается основных технических параметров, XGN66A-12 имеет номинальное напряжение 12 кВ и номинальную частоту 50 Гц. Основной ток с рейтингом шины может быть выбран как 630A или 1000A. 1-минутная частота мощности оборудования выдерживает напряжение на 42 кВ, а его импульс молнии выдерживает напряжение 75 кВ. Оба номинального короткого выдержанного тока для открытия и закрытия, так и номинального кратковременного выдержанного тока доступны при 20 кА или 31,5 к. Защита корпуса
Уровень IP2X, а его стандартные размеры - ширина 900 мм или 950 мм, глубина 950 мм и высота 2300 мм. .

Нет.	Элемент		Единица	Параметр
1	Номинальное напряжение		кв	12
2	Выдерживаемое напряжение промышленной частоты в течение 1 мин	Выдерживаемое напряжение промышленной частоты	кв	42
		Выдерживаемое напряжение грозового импульса	кв	75
3	Номинальная частота		Гц	50
4	Номинальный ток главной шины		А	630	1000
5	Номинальный кратковременный выдерживаемый ток для открытия и закрытия		категория	20	31.5
6	Номинальный кратковременный выдерживаемый ток		категория	20	31.5
7	Номинальный пиковый выдерживаемый ток		категория	50	80
8	Номинальный ток отключения короткого замыкания		категория	50	80
9	Уровень защиты корпуса			IP2X
10	Размеры (ширина × глубина × высота)		мм	900 × 950 × 2300	950 × 950 × 2300
