Интеллектуальная крытая средняя трансформатор коробки

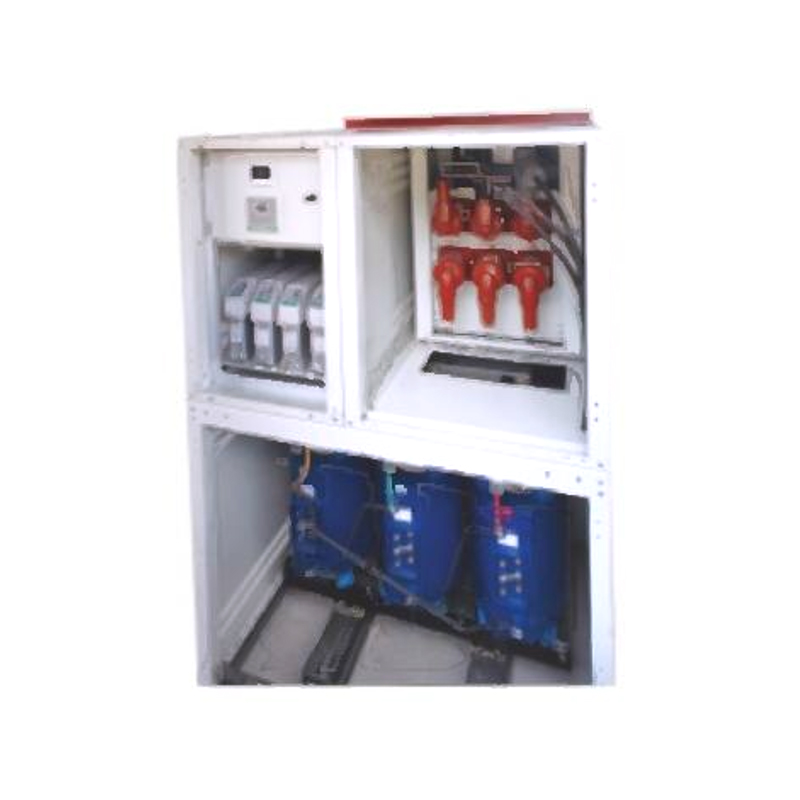

Основная конструкция продукта разделена на три независимых секция: высоковольтный переключатель, комната трансформатора и низковольтный номер, что позволяет отдельному транспортировке упростить логистику и развертывание на месте. Сторона высокой напряжения включает в себя отмену переключатель нагрузки с твердой изоляцией, обеспечивая четко видимую точку отключения изоляции и значительно облегчая замену и обслуживания предохранителя. Для высоковольтного блока продукт имеет номинальное напряжение 12 кВ и номинальную частоту 50 Гц. Его номинальная частота мощности выдерживает фазу к фазе/земля с 42/48 кВ, а номинальный импульс молнии выдержал фазу к фазе/землю 75/85 кВ. Оцененный ток составляет 630а, с номинальным коротким выдержанным током 20 кА (в течение 3 секунд) и номинальным пиком, выдержанным 50 кА.

В секции трансформатора используется эпоксидная смола, полностью изолированная трансформатор сухого типа, обеспечивая стабильную и безопасную работу. Он предлагает номинальную емкость от 100 кВА до 400 кВА с номинальным соотношением напряжения 10/0,4 кВ и диапазонами крана ± 2 × 2,5% или ± 5%. Группы соединения могут быть выбраны как D, YN11 или Y, YN0.

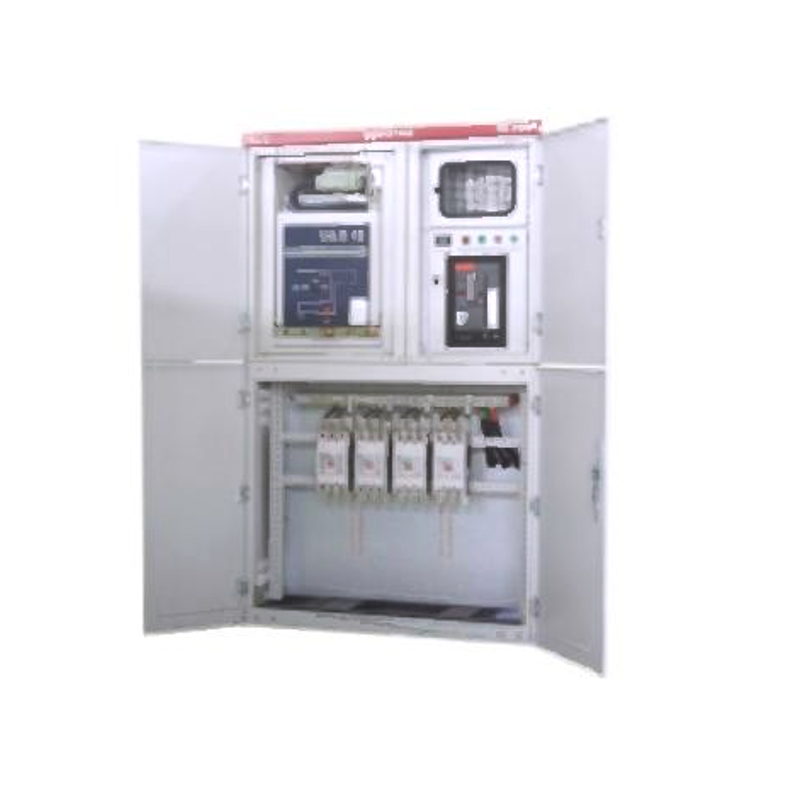

Сторона низкого напряжения оснащена новыми автоматическими выключателями, характеризующими их небольшим размером, высокой пропускной способностью и без дуговой работы, обеспечивая надежное распределение мощности. Блок низкого напряжения имеет номинальное напряжение 400 В. Основной ток основной цепи варьируется от 100А до 1000А, в то время как схемы обратной связи варьируются от 50А до 630A, поддерживая от 3 до 4 схем обратной связи. Кроме того, продукт интегрирует новое интеллектуальное устройство компенсации реактивной мощности, предлагая компенсационную емкость от 30 кВар до 120 кВар.

Что касается корпуса, оборудование предназначено для прямого размещения в помещении и удерживает уровень защиты IP32. Его общие размеры компактны, с максимальными измерениями ≤1350 мм по ширине, глубиной ≤1400 мм и высотой ≤2200 мм. Эти атрибуты в совокупности обеспечивают адаптивность продукта и надежная производительность в различных внутренних средах.

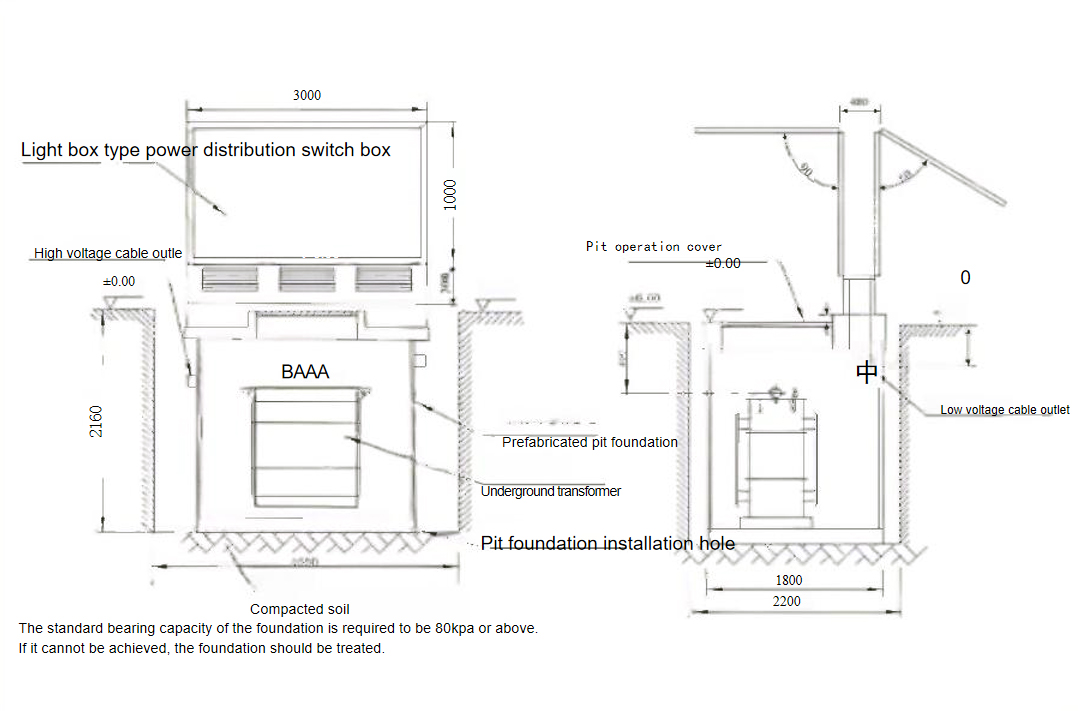

Основная диаграмма

Размеры предназначены только для справки, пожалуйста, обратитесь к чертежам, представленным в контракте для получения подробной информации.

Инструкции

1. Перед установкой фундамента предварительно опускайте почву в соответствии с диаграммой и уплотняйте дно. Для получения подробной информации см. Диаграмму уплотнения фундамента
2. Рекомендуется предварительно врученные стальные пластины или предварительные болты в соответствии с размером установки ямы, а также сварки или исправьте ножки установки с гайками после того, как яма установлена ​​на месте. После установки засыпайте почву в соответствии с горизонтом, а затем сажайте газон.
